『TaiPing泰平通信|3W三網通信&MDF總配線架|MDF音頻配線柜|MDF（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF保安單元|防雷保安器生產基地！』MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排）,（128回線測試接線排）,保安器,總配線架機架由保安接線排,保安單元,測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接,調線,保護,告警等作用。MDF(Main Distribution Frame)總配配線架,總配線架|音頻總配線架|電話總配線架。總配線架（MDF）,光纖配線架（ODF）,數字配線架（DDF）,綜合設備機架,一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。

泰平通信/三網通信專業生產各類MDF總配線架（柜）,保安接線排,測試接線排,保安單元,MDF保安器,接線工具等。具有品種全,產量高,性能指標優越等優點。

JPX01B總配線架

產品特點：

1,機架高度低,6000回線雙面總配線架總高度僅為2.6米,省略了滑梯,既方便又安全； 2,機架采用鋁型材,整體外形美觀。型材上不需打孔,與其它機架并架,擴容方便； 3,接觸部分采用鍍金工藝,確保不氧化,接觸可靠,電阻小； 4,機架與模塊色調和諧,排號,線號一一對應,使人醒目； 5,密度大,強度高,重量輕,與國內其它同類產品相比,相同容量下占用空間較小； 6,內,外線成端,跳線連接均采用一把卡接工具,方便可靠,快捷。

工作條件： 工作溫度： 5℃-- 40℃ 相對濕度：大氣壓力：<70--106kPa 性能指標： 保安單元 接觸電阻：≤7mΩ 絕緣電阻：≥1000MΩ 邊流保護：安全電流：90mA,1h不動作（環境 溫度 40℃,測試電壓60VDC) 常溫直流電阻：≤22Ω,a,b線間電阻差：≤2Ω 過壓保護：直流擊穿電壓：190V--260V 脈沖擊穿電壓：≤800V（1KV/uS電壓上升率時） 保安接線排,測試接線排 接觸電阻：間：≤7mΩ 成端處：≤3mΩ 絕緣電阻：≥1000MΩ 抗電強度：≥1000VAC(歷時1min不擊穿,無飛弧） 拉脫力：≥25N 芯線直徑：0.40--0.60mm(絕緣層外徑<1.4mm) 訂貨指南： 名稱 訂貨號 規格尺寸 （高×寬×深） 單位 容量 （回線） 備注 機架 （雙面式） JPX01I-1200 2000×800×1240 架 1200 600L×2 JPX01I-4000 2200×1550×1240 架 4000 800L×5 JPX01I-5000 2400×1550×1240 架 5000 1000L×5 JPX01-6000 2600×1550×1240 架 6000 1200L×5 機架 （單面式） JPX01I-1200 2000×1000×300 架 1200 300L×4 保安接線排 JPX01B 180×100×98 單元 100 可雙卡接續 測試接線排 JPX01C 90×210×92 單元 128 可雙卡接續 保安單元 JPX01B GTG 高分子PTC 只 1只/回線 　 卡接工具 XQ103 國產 把 1把/1000回線 選購件 在線測試?yán)K ZXC6 3m 根 　 選購件 開路測試?yán)K KLS6 3m 根 　 選購件 信號告警器 XGJ6 　 只 1只/列 　 基座 JZ6 　 只 　 根據用戶機房高度選配 操作凳 CD1 三級 部 1部/架 選購件

JPX系列總配線架/柜（HPX系列音頻總配線架/柜）

MDF總配線架適合各種容量電話局的交換與進局電纜之間的連接設備,具有良好的接續性能和可靠的防護功能。產品分：I型（卡接式）,II（繞接式）,III型（雙接卡接式）三種。

特點：

• 按YD/T694-1999新標準設計。

• 機架采用鋁合金型材制作,結構牢固,外型 美觀,安裝方便。測試接線排,單接點式,雙接點式,繞卡式,帶角度卡接,接續可靠。

• 保安單元具有過壓,過流防護和接地警告功能。

• 總配線架的所有操作（保安器的插拔,內外線和跳線的接續及測試）均在正面進行。

• 所有塑料零件均具有阻燃性,其阻燃性能達到GB/T5169.7中A級要求, 其它各項指標均符合行標YD/T694-2004《總配線架》的要求

規格指標：
高層度：800mm 縱列距：210mm 橫列距：200mm 橫列離地高度:510mm　

3W-JPX01型卡接式總配線架

本產品具有電纜接續和過流過壓防護的功能,可以避免因大電流的侵入對外線電纜,機房設備及人員所造成的損害。由于接續模塊采用高密度設計,模塊的高度和寬度有所減少,從而使得整機的高度和重量明顯降低,列間距加大,這就方便了架間操作,同時機房的空間利用率也得到提高。

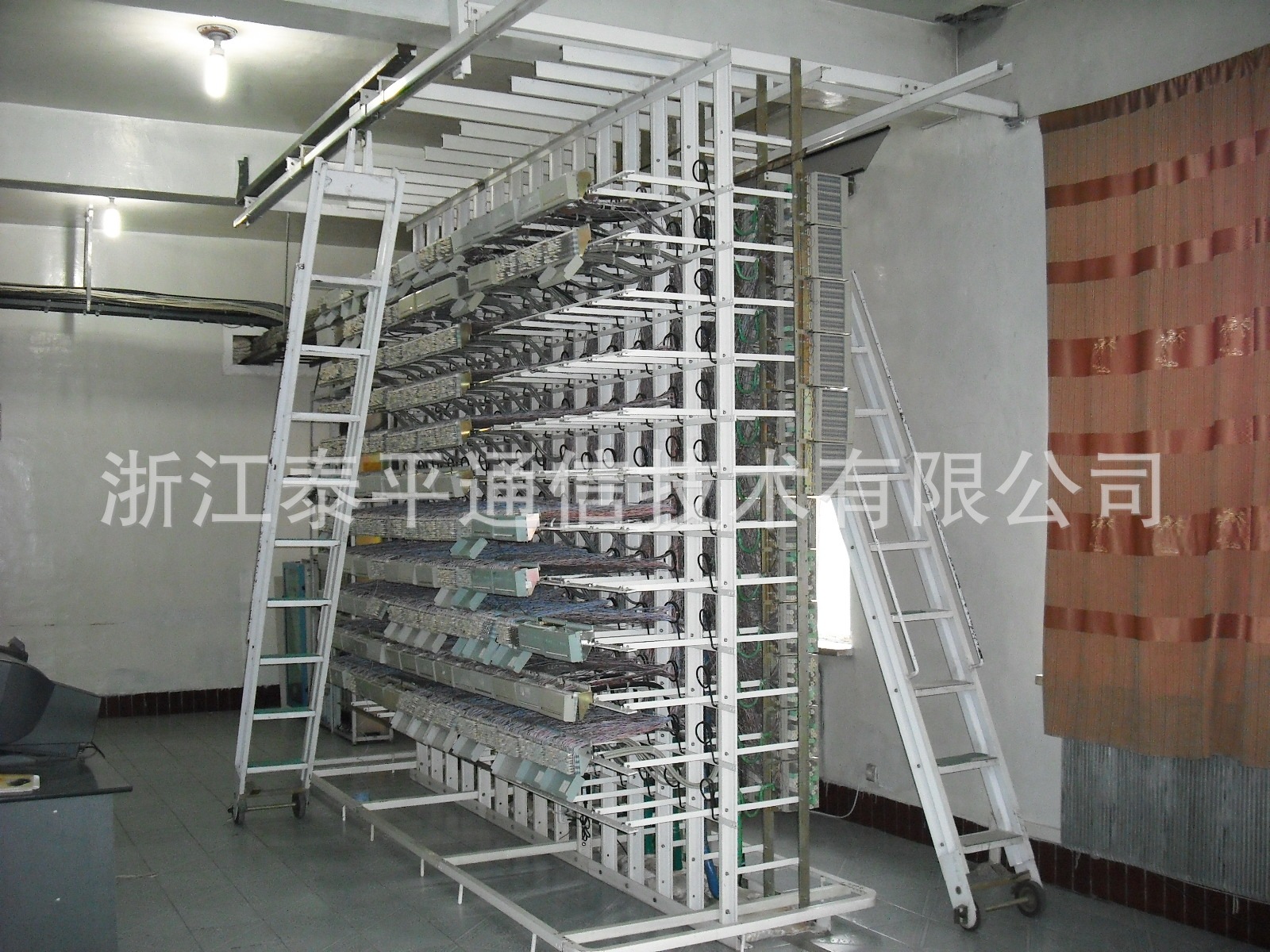

公開機架正面

公開機架背

JPX01型總配線架從列告警盤,接線排,到底部護欄都提供了易于更換,清潔的列號,塊號示名。總配線架由機架,保安接線排,測試接線排,保安器,總告警盤,列告警組件和附件等構成。

標準備附件表

產品配置表

3W-JPX284型卡接式總配線柜（架）

JPX284型卡接式總配線柜適合于接入網使用。總配線柜采用整體焊接式機柜,外線部分裝有FA8-149型保安接線排,FA9-201型保安器及告警系統；內線部分裝有STO-151型測試接線排。

主要特點：
●機柜采用整體焊接結構；
●模塊采用高度度塑料,舒緩老化；
●保安接線排與測試接線排可由用戶隨意安裝。

STO-151型測試接線排

FA8-149型保安接線排

FA9-201ⅠＤ型保安單元

JPX49VI總配線架

產品特點：

1,機架高度低,6000回線雙面總配線架總高度僅為2.6米,省略了滑梯,既方便又安全； 2,機架采用鋁型材,整體外形美觀。型材上不需打孔,與其它機架并架,擴容方便； 3,接觸部分采用鍍金工藝,確保不氧化,接觸可靠,電阻小； 4,機架與模塊色調和諧,排號,線號一一對應,使人醒目； 5,密度大,強度高,重量輕,與國內其它同類產品相比,相同容量下占用空間較小； 6,內,外線成端,跳線連接均采用一把卡接工具,方便可靠,快捷。

訂貨指南： 名稱 訂貨號 規格尺寸 （高×寬×深） 單位 容量 （回線） 備注 機架 （雙面式） JPX49VI-1200 2000×800×1240 架 1200 600L×2 JPX49VI-4000 2200×1550×1240 架 4000 800L×5 JPX49VI-5000 2400×1550×1240 架 5000 1000L×5 JPX49VI-6000 2600×1550×1240 架 6000 1200L×5 機架 （單面式） JPX49VI-1200 2000×1000×300 架 1200 300L×4 保安接線排 AT806 180×100×98 單元 100 可雙卡接續 測試接線排 ST906 90×210×92 單元 128 可雙卡接續 保安單元 FA902H GTG 高分子PTC 只 1只/回線 　 卡接工具 XQ103 國產 把 1把/1000回線 選購件 在線測試?yán)K ZXC6 3m 根 　 選購件 開路測試?yán)K KLS6 3m 根 　 選購件 信號告警器 XGJ6 　 只 1只/列 　 基座 JZ6 　 只 　 根據用戶機房高度選配 操作凳 CD1 三級 部 1部/架 選購件
